活塞压力桶卧式三轴点胶机器人 QZ331WJTH-B

质保三年免费试样15年应用经验胶水推荐
产品简介
适用于规则产品(如圆柱形等)侧面任意角度的自动点涂胶工艺;对中高粘度胶(如单组分环氧胶、平面密封胶、硅胶玻璃胶等)的精密定量点涂胶工艺;卧式三轴运动平台代替人手进行规则产品侧面的自动化操作,XYZ三坐标方式可编程规则产品侧面的任意角度图形轨迹。胶阀专用精密胶量控制器代替人工挤压的方式,使在出胶量的控制上更加的方便与直观。
涂胶效果
涂胶视频
加大型回吸高粘度胶阀:
采用304不锈钢加大型料缸及进出料口,使得出胶速度更快以及更耐磨且使用寿命更长,并具备回吸锁胶迅速不滴漏的功能。

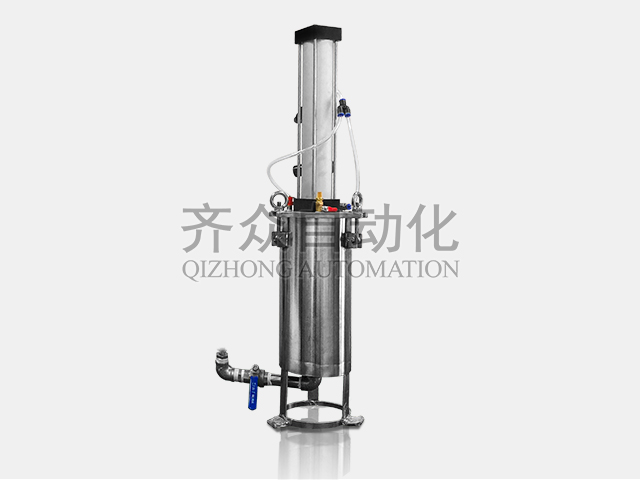

活塞式4升压力桶
4升全不锈钢活塞式储料桶:
桶身桶盖均采用304不锈钢材质,使得更耐压耐腐蚀且使用寿命更长。另配套活塞紧配桶内壁,可通过气缸和气源的双重推力使得出胶速度更快。
设备特点
1.台面型卧式机构:适用于规则产品(如圆柱形等)侧面任意角度的自动点涂胶工艺;
2.中高粘度胶专用精密回吸胶阀:适用于对中高粘度胶(如单组分环氧胶、平面密封胶、硅胶玻璃胶等)的精密定量点涂胶工艺;
3.胶阀专用精密胶量控制器:历经了10年以上的稳定应用,保证了机器在胶量控制方面的稳定性;
4.全不锈钢活塞式储料桶:桶身桶盖均采用304不锈钢材质,配套活塞紧配桶内壁,并通过气缸和气源的双重推力使得出胶速度更快;
5.全铝型材框架:批量开模工艺保证了机台的一致性以及型材重量保证机台稳定度;
6.手持编程示教盒:通过点/线/圆弧等指令方式可编辑规则产品侧面的任意角度图形轨迹。
设备为企业/单位带来的优势
1、缓解目前众多生产型企业招工难的通病,替代部分人工涂胶工艺;
2、设备相当于一开始就是熟练工,不再为培养熟练工而烦恼;
3、解决人工无法实现的涂胶工艺,助力突破产品工艺瓶颈(如产品涂胶精度、均匀度、一致性等);
4、助力提升企业产品产能和品质,并可实现批量复制化。
技术参数
规格型号 QZ331WJTH-B
移动范围300 x 360°x 100mm
本体外形尺寸600 x 600 x 600mm
本体重量48KG
运动方式XYZ三轴三联动
驱动方式精密微步进电机+步进驱动
传动方式同步带+精密直线导轨
安全防护光电传感器
编程模式手持示教盒编程
编程文件保存方式数字加字母
操作界面中文(简体)/英文 可自由切换
插补功能点/直线/线段/圆弧/整圆/3D轨迹等
试胶功能单独按钮测试出胶
I/0 讯号4输入 / 4 输出
X/Y/Z负载10kg/2kg/3kg
设备功率小于500W
电源要求AC220V±10%/AC,50/60Hz
气源要求0.5~0.7Mpa,干燥气源
环境温度0 ~40℃
设备服务
1、三轴全自动点胶机整机质保三年(耗材除外);
2、24小时电话和网络在线售前售中售后咨询服务;
3、保修期外,设备享受终身服务,如需更换零配件,以最优价格提供;
4、一年一次的定期回访服务,使设备一直保持最佳状态工作。
